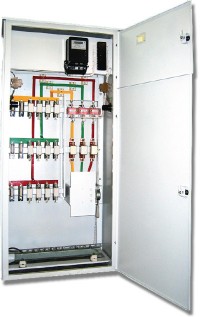

Вводно-распределительные устройства ВРУ1

Вводно-распределительные устройства (ВРУ) предназначены для распределения и учета электроэнергии в сетях трехфазного переменного тока 380/220В частотой 50Гц, с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

ВРУ комплектуются из шкафов одностороннего обслуживания и могут состоять из одного или из нескольких шкафов. Приборы учета (счетчики и трансформаторы тока) и аппараты управления освещением размещаются в отдельном низковольтном отсеке.

Структура условного обозначения

ВРУ1-Х-х х У4 Исполнение по назначению:
11, ..., 18 - вводное;
21, ..., 29 - вводно-распределительное;
41, ..., 50 - распределительное
ВРУ1-х-Х х У4 Вводные аппараты:
0 - отсутствуют;
1 - рубильник-переключатель 250А;
2 - рубильник-переключатель 400А;
3 - рубильник-переключатель 630А;
5 - рубильник;
6 - блок БВ 250А; (БВ-рубильник с предохранителями)
7 - блок БПВ 250А; (БПВ-рубильник с предохранителями)
8 - блок БПВ 250А и АВР 100А;
9 - блок БПВ 250А и АВР 250А
ВРУ1-х-х Х У4 Линейные автоматы и дополнительные устройства
(см. табл. 4.1.)
ВРУ1-х-х х У4 Климатическое исполнение и категория размещения: У4
